[건축설계_방수계획] 자주 쓰는 방수공법과 피막방수의 종류와 특징



자주 쓰는 방수공법은 크게 멤브레인 방수와 시멘트 모르타르계 방수 크게 2가지가 있습니다.

멤브레인 방수란 피막을 형성하여 물을 차단하는 성능을 발휘하는 방수 공법이며

시멘트 모르타르계 방수란 구조체의 공극에 방수재료를 채워 물을 차단하는 성능을 발휘하는 방수 공법입니다.



멤브레인 방수로는 아스팔트 방수, 시트 방수, 도막 방수, 복합 방수가 있고

시멘트 모르타르계 방수로는 시멘트 액체방수, 침투성 방수 등이 있습니다.





구분	정의	방수 세부 종류
멤브레인 방수 (피막방수)	피막을 형성해 투수를 차단	아스팔트 방수
		시트 방수
		도막 방수
		복합 방수
시멘트 모르타르계 방수	구조체 공극에 방수재료를 채워 투수 차단	시멘트 액체 방수
		침투성 방수











1. 멤브레인 방수 > 아스팔트 방수





다층 시공으로 방수층이 두껍고 외기에 대한 내열화성이 우수합니다.

콘크리트의 건조 수축 등에 의한 크랙 대응에 효과적입니다. 따라서, 옥상이나 부대 토목 구간에 많이 활용합니다.

다만, 화재 위험성이 높고 냄새가 나며 공정이 많아 작업 시간이 많이 소요됩니다.



대부분은 아스팔트 루핑 또는 펠트를 반복 부착하여 시공하는 열공법을 뜻하며 상온에서 액상 아스팔트를 사용하는 냉공법 및 개량 아스팔트로 만든 시트재를 토치로 가열 용융시켜 접착하는 시트공법 등도 개발되어 있습니다.









2. 멤브레인방수 > 시트방수



시트방수는 시트를 접착제나 토치로 가열하여 바탕면에 접착하는 방수 공법입니다. 사용되는 시트는 보통 합성고무나 플라스틱으로 두께가 1.2mm 에서 2.5mm 가 됩니다. 상온 시공으로 시공이 간단하고 시공 후 마감이 매끈하다는 장점이 있습니다. 다만, 바탕면이 복잡한 경우 시공이 어려우며 평탄하지 않은 바탕면에 시공시 들뜸이 발생하거나 이음부위에 결함이 발생할 우려가 높습니다. 또한 외상에 의한 파손에 취약하며 국부적인 보수가 어렵습니다.

위의 아스팔트 방수에서 설명했던 개량아스팔트 시트방수가 일반적인 시트방수이며, 옥상이나 옥외 데크 등에 사용되는 방수 공법입니다. 시트에 종류에 따라 합성고분자계 시트방수, 자착형 시트방수 등이 있습니다.









3. 멤브레인 방수 > 도막방수



도막 방수는 바탕면에 붓, 롤러, 스프레이 등으로 방수재를 도포하는 방수 공법입니다. 시트 방수와 비교하여 설명하면, 이음부위가 없는 연속된 피막을 형성하는 공법이라고 할 수 있습니다. 따라서 바탕면이 복잡한 부위에도 시공이 가능하며 국부 보수가 가능합니다.

단점으로는 수작업의 특성상 시트방수와 같이 균일한 두께의 방수가 어렵고 신장율(늘어나서 찢어짐) 과 인장강도가 낮아 구조체의 거동에 대응하는 능력이 약한 편 입니다. 벽체에 시공할 경우 흐름 현상으로 소요 도막 두께를 형성하기 위해서는 수차례 시공해야 합니다.



합성고무와 아스팔트를 주 원료로 한 고무아스팔트계 도막방수 (비노출방수) 는 주차장 방수나 옥상 바닥에 주로 적용하며, 우레탄수지와 경화제를 주 원료로한 우례탄계 도막방수 (비노출, 노출방수) 는 지붕이나 실내 건축 방수용으로 주로 사용합니다. 그 밖에도 재료에 따라 폴리우레아방수, 무기질 탄성 도막방수, 타르에폭시 도막방수 등이 있습니다.

무기질 탄성도막방수



무기질 탄성 도막방수는 무기질계 파우더와 EVA (Ethylene vinyl acetate) 에멀젼을 혼합하여 탄성고무 피막을 형성하는 공법으로 우수한 접착효과를 가지고 있어 화장실과 같은 습기면에도 시공이 가능하며 타일 접착제와 접착력이 뛰어나 방수면에 타일을 직접 시공하는 것도 가능한 도막방수 공법입니다. 때문에 드라이 월, 화장실(건식/습식), 샤워실 등에 적용이 가능한 공법입니다.





노출방수와 비노출방수의 차이는 말그대로 육안으로 확인이 가능한가의 여부입니다. 즉, 노출방수는 마감면이 방수층으로 마무리 되어져 있는 형태이며 비노출방수는 방수 후 마감면을 추가로 시공한 상태입니다.













 4. 멤브레인 방수 > 복합방수

복합방수는 시트방수와 도막방수를 복합한 것으로, 각 방수의 장점을 취하고 단점을 극복하게 만든 방수공법입니다. 콘크리트 바탕면에 시트방수를 먼저 하고 그 위에 도막방수를 시공하는 순서로 진행합니다.



 복합방수는 물리적 강도 보강효과가 있어 차량의 통행이 상시 이루어지는 주차장 바닥에도 적용이 가능하며 복합방수는 방수 뿐 아니라 방근의 기능을 가질 수 있어 주차장, 옥상, 조경구간 등에 고루 사용됩니다. 도막방수나 시트방수에 비해 단가가 높습니다.



우레탄과 개량아스팔트 시트를 이용하여 적층시키는 노출형 우레탄복합방수는 지붕 및 옥탑에 주로 사용하며, 우레탄이나 고무아스팔트 도막과 PVC 복합 시트를 적층시키는 비노출형 우레탄 복합방수 및 비노출형 고무 아스팔트 복합방수 등은 옥상이나 주차장 상부에 사용됩니다. 방근층을 형성하여 시공하는 복합방수로는 방근복합방수가 있습니다.

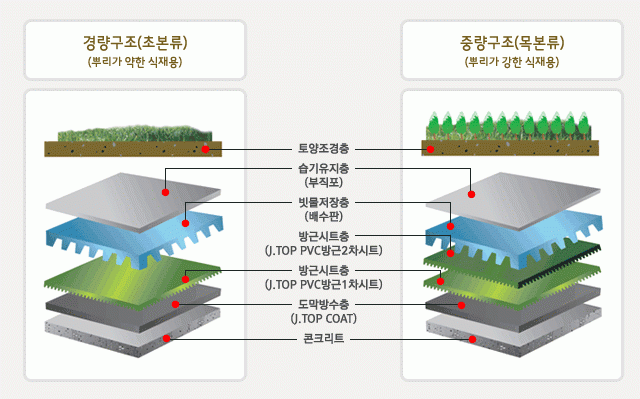

(주) 진일건설-방수방근복합공법



구조체 위 방근층 작업



일반적으로 식재부터 방근층까지를 조경 공사로 하고 구조체에서 방수 단열 등의 조치는 건축공사로 합니다. 다만, 여건에 딸 사전 협의가 필요합니다. 최근에는 방근과 방수를 일체화한 공법이 개발되어 건축이나 조경에서 일괄로 맡아서 하는 경우도 있습니다.















시멘트 모르타르계 방수는 이어지는 포스팅에서 설명드리도록 하겠습니다.
