[건축설계] 바닥면적 산정 기준 중심선_ 외단열, 내단열, 기둥과 벽이 혼재 할 때





바닥면적을 산정할 때는 단열재의 위치와 기둥과 벽의 위치 등에 따라 중심선의 기준이 다릅니다.



설계를 하다보면 임의로 중심선의 기준을 정하는 경우가 있는데, 후에 면적을 면밀히 살필 때 문제가 되는 경우가 있습니다.

또한, 오히려 이를 활용하여 중심선의 기준을 유리한 쪽으로 조정하여 바닥면적 산정을 할 수 있습니다.









바닥면적 산정의 기준 중심선

- 단열재의 위치 : 외단열이 내단열보다 단열성능과 에너지효율 측면 등에서 뛰어나기 때문에 장려하기 위한 인센티브라고 이해하면 됩니다.

1) 외단열 : 단열재를 제외한 골조의 중심선

2) 내단열 : 벽체와 단열재를 합한 전제 벽체의 중심선



- 기둥과 벽이 혼재된 부분

1) 기둥 외측으로 외벽선 일치 : 외벽의 중심선

2) 기둥 내측으로 외벽선 일치 : 기둥의 중심선





[건축물 면적, 높이 등 세부 산정기준]







- 콘크리트 벽체를 중심으로 외부마감과 내부마감이 있는 경우

바닥면적 산정은 내부마감과 외부마감을 포함한 전제 벽체에 대한 중심선을 기준으로 해야 한다.

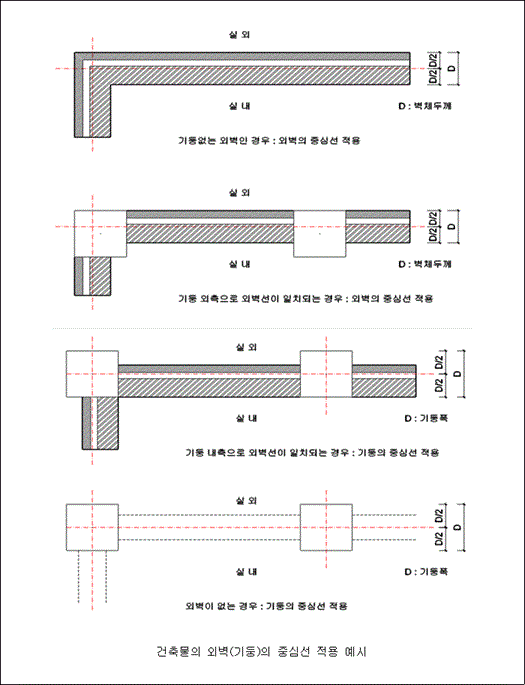

일반 벽체 및 조적벽체의 중심선
