철근 배근 표기의 이해





익숙한듯 너무 어려운 구조도면의 철근배근 표기 중에 오해하기 쉬운 부분에 대해 정리해보도록 하겠습니다.













헷갈리기 쉬운 철근 배근 표기법

건축 현장에서 자주 보게 되는 철근 배근 도면에는 HD10+13@150 같은 표기나 HD10@300+HD13@300 같은 표기가 있습니다.

서로 다른 뜻으로 보이지만 이 두 가지 표기가 사실은 같은 의미를 가지고 있고, 위와 같은 표기가 나왔을 때 철근 간격을 어떻게 이해해야 하는지 정리해보겠습니다.





표기의 의미 파헤치기

먼저, 철근 배근 도면에서 자주 쓰이는 기호들입니다.

• HD: 고장력 이형철근을 의미합니다. (High-yield Deformed bar)
• 숫자 (예: 10, 13): 철근의 호칭 직경을 나타냅니다. HD10은 직경 10mm 철근, HD13은 직경 13mm 철근을 뜻합니다.
• @ (앳): 철근의 간격(피치)을 의미합니다.
• 숫자 뒤 @ (예: @150, @300): 해당 간격으로 철근을 배치하라는 뜻입니다. (예: @150은 150mm 간격)





핵심! 이 두 표기는 결국 같아요

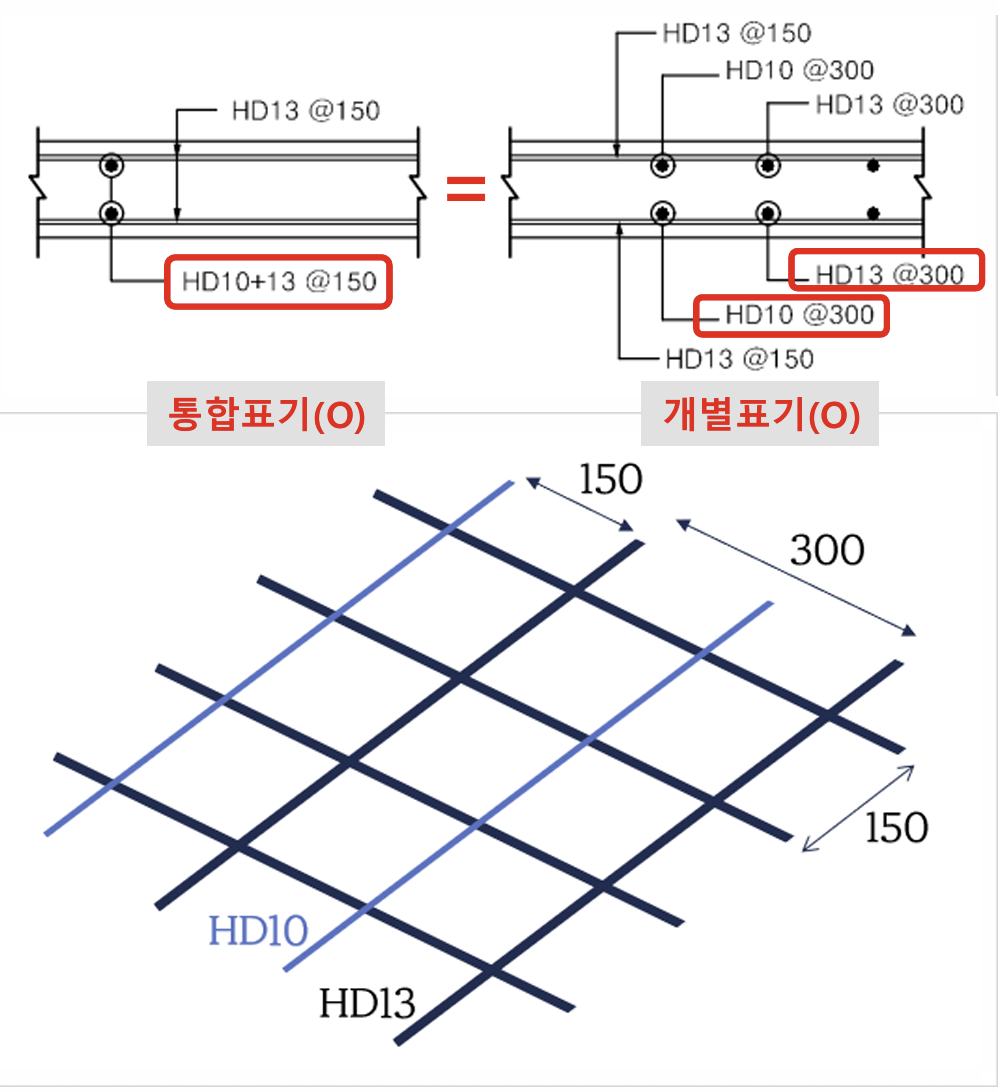

1. HD10+13@150 이 표기는 "HD10 철근과 HD13 철근을 함께, 150mm 간격으로 번갈아 가며 배치하라"는 의미입니다. 즉, HD10 철근 하나, HD13 철근 하나를 놓되, 이 두 철근의 중심 간격이 150mm라는 뜻이죠. 실제로는 HD10, HD13, HD10, HD13... 이런 식으로 번갈아 가며 배치됩니다.
2. HD10@300 + HD13@300 이 표기를 처음 보면 "HD10 철근은 300mm 간격으로, HD13 철근도 300mm 간격으로 놓으라는 건가?" 하고 생각하기 쉽습니다.이 표기는 사실 위에서 설명한 HD10+13@150과 완전히 동일한 의미를 가집니다.이것은 두 가지 종류의 철근을 번갈아 배치하되, 각각의 종류만 놓고 봤을 때는 300mm 간격으로 배치된다는 것을 뜻합니다. 예를 들어, HD10만 보면 300mm마다 하나씩 있고, HD13만 보면 300mm마다 하나씩 있는 형태인 거죠.[HD10] -- 150mm -- [HD13] -- 150mm -- [HD10] -- 150mm -- [HD13] ...
3. 이렇게 보면 HD10과 HD13이 합쳐져서 실제로 전체적인 철근 간격은 150mm가 됩니다.
4. 결과적으로는 HD10과 HD13이 번갈아 가며 놓이게 되므로, 총 철근의 중심 간격은 150mm가 됩니다. 300mm의 절반인 150mm가 되는 셈이죠.





꼭 기억해야 할 핵심!

HD10@300 + HD13@300과 같이 서로 다른 철근을 같은 간격(@300)으로 표시했을 때는, 각각의 철근만 놓고 보면 300mm 간격이지만, 두 철근이 번갈아 가며 배치되기 때문에 실제 총 철근의 간격은 그 절반인 150mm로 이해해야 합니다.

만약 도면에 HD10@300 + HD13@300이라고 적혀 있다면, "아, 이거 실제 철근 간격은 150mm구나!" 하고 바로 이해하시면 됩니다.
