보와 기둥의 배근 _철근 배근도, 피복두께







배근도를 확인할 때는 다음과 같은 사항들을 중점적으로 살펴봐야 합니다



1. 배근도에서 체크해야 할 것

- 동일 연직면 배근 : 2단 이상으로 배근 시 동일 연직면 내에 배근되어야 함

- 상하 철근의 순 간격(철근의 중심이 아닌 표면to 표면)의 최소 기준 : 보 25mm 이상, 기둥은 40mm 이상







2. 콘크리트 피복두께의 중요성

피복두께는 철근의 중심이 아닌 가장 외곽에 위치한 철근 (주철근이 아닌 띠철근 등 가장 바깥쪽 철근) 의 표면에서 콘크리트 표면까지의 최단거리를 말합니다.

피복두께의 정의



3. 피복두께를 설정의 중요성

1. 철근 부식방지

콘크리트의 탄산화 현상으로부터 철근을 보호합니다. 공기 중의 이산화탄소가 콘크리트 내부로 침투하여 수산화칼슘과 반응하면 콘크리트가 알칼리성을 잃고 중성화(탄산화)됩니다. 이 탄산화가 철근에 도달하면 철근이 부식되기 시작하고, 부식된 철근은 부피가 팽창하여 주변 콘크리트에 압력을 가해 결국 콘크리트가 탈락하게 됩니다. 충분한 피복두께는 이러한 탄산화의 진행을 늦춰 철근 부식을 방지합니다.



부식되어 노출된 철근



2. 내화성 확보

화재 발생 시 콘크리트 두께에 따라 내부 철근의 온도가 상승하는 시간을 지연시켜 구조물의 내화 성능을 확보합니다.



3. 구조내력(소요강도) 확보

철근과 콘크리트가 일체로 거동하여 설계된 구조 내력을 발휘하는 데 필수적입니다.



4. 콘크리트와 철근의 부착력 확보

충분한 피복두께는 철근과 콘크리트 간의 부착력을 안정적으로 유지시켜 철근이 제 역할을 할 수 있도록 돕습니다.

이와 같이 참고할 내용으로는, 구조 도면을 보면 상하 철근의 순 간격의 최소 기준이 있는데 이는 콘크리트가 충진될 틈을 주어 철근의 부착력을 확보하기 위함입니다.

철근 순간격 최소기준의 이유







현장에서 피복두께를 확보하는 시공방법

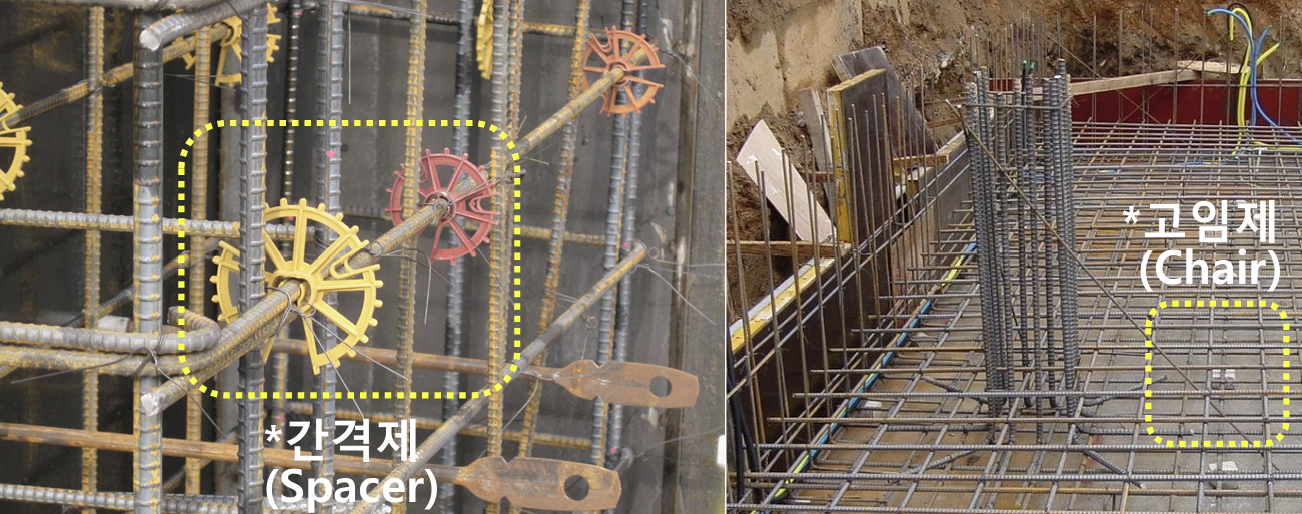

1. 간격재(Spacer) 및 고임제(Chair) 사용

플라스틱, 모르타르 등으로 제작된 간격재나 철재 고임재를 사용하여 거푸집과 철근 사이에 정확한 간격을 유지시킵니다.



2. 굽거나 휜철근을 교체하여 피복두께 확보

현장에서 임의로 굽거나 휘어진 철근은 피복두께를 확보하기 어렵게 하므로, 반드시 교체하여 올바른 배근 상태를 유지해야 합니다.







건축공사시 철근의 피복두께 (기본적으로 암기하고 있자!)

일반적인 건축공사에서 적용되는 철근의 최소 피복두께 기준은 다음과 같습니다.



• 흙에 직접 접하는 부분 (기초): 80mm
• 슬래브, 벽체:
  • D35 이하 철근: 20mm
  • D35 초과 철근: 40mm (일반적인 건축공사에서는 대부분 D10~D35 철근을 사용하므로 20mm가 주로 적용됩니다.)
• 보, 기둥: 40mm
