항복강도, 이형철근



오늘은 건물을 튼튼하게 짓는 데 꼭 필요한 구조 계산서와 구조 일반사항에 나오는 용어들을 정리해보겠습니다.







1. 강도와 간격

건물을 지을 때 가장 중요한 것 중 하나는 바로 재료의 힘이에요. 이 재료들이 얼마나 튼튼한지 나타내는 용어들이 있답니다.



fy: 항복강도 (철근)

철근이 힘을 받았을 때, 영구적으로 휘어지기 시작하는 지점의 힘을 말해요. 마치 고무줄을 늘렸을 때, 다시 돌아오지 않고 쭉 늘어나 버리는, "회복되지 않고 휘는 정도의 힘"을 뜻합니다.



fck: 압축강도 (콘크리트)

콘크리트가 눌리는 힘에 얼마나 잘 버티는지를 나타내는 강도예요. 꾹꾹 누르거나 짓눌러도 잘 깨지지 않는 단단함을 의미하죠.



Fy: 철골구조의 철근 항복강도

'fy'와 비슷하지만, 이건 철골 구조에서 사용되는 철근의 항복강도를 말해요.



@ : 간격

철근을 얼마나 간격으로 배치할지를 나타낼 때 사용해요. '철근을 20cm 간격으로 놓으세요!'라고 할 때, 200@ 라고 표현할 수 있죠.







2. 이형철근이란? 철근에도 종류가 있어요.

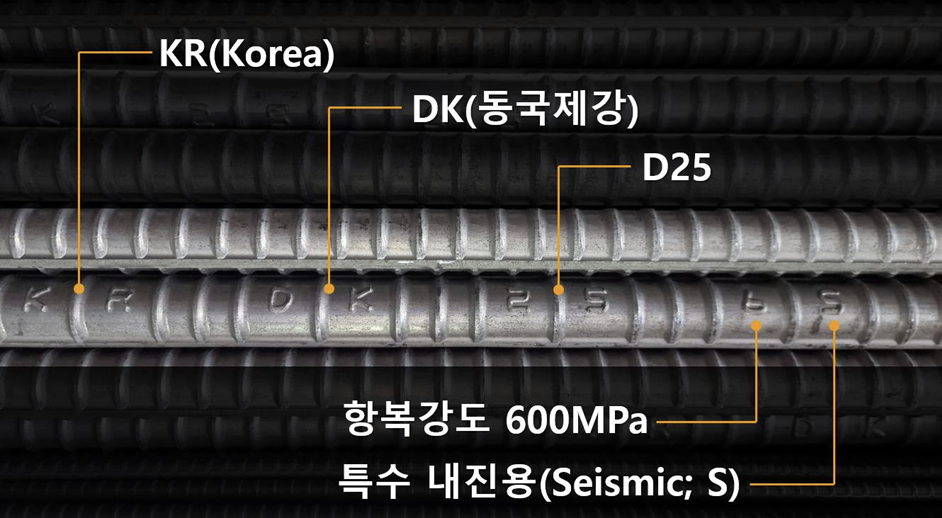

• 이형철근




  이형철근은 우리가 흔히 보는 철근은 표면에 마디와 돌기가 울퉁불퉁하게 나 있는 철근이에요. 이 돌기 덕분에 콘크리트와 철근이 서로 꽉 붙잡고 있을 수 있답니다. 건축 현장에서 사용되는 철근의 99.9%가 바로 이 이형철근이에요!

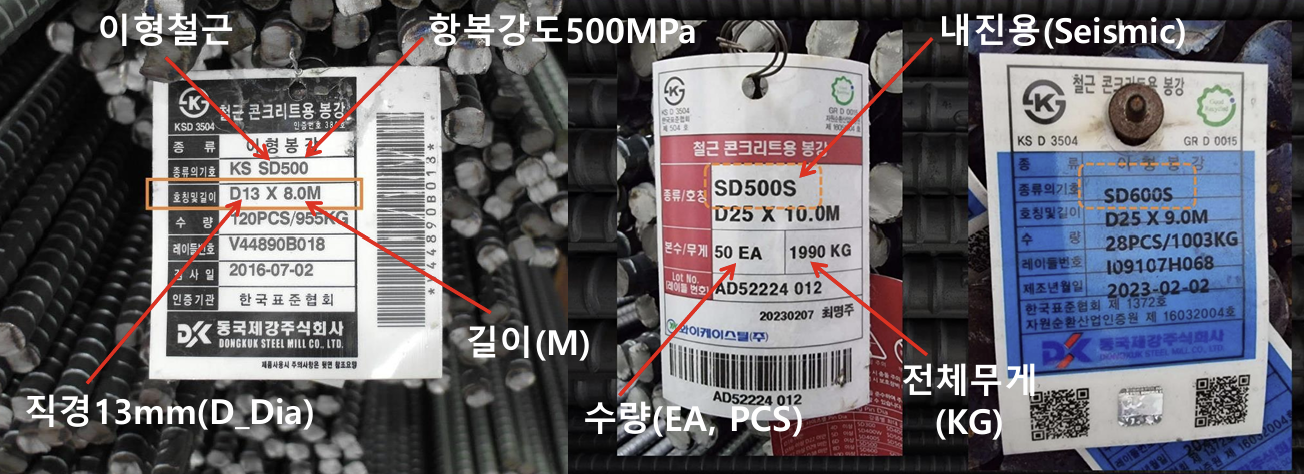

  • D13: 직경 13mm인 이형철근을 의미해요. 숫자 뒤에 붙는 'D'는 이형철근을 나타내는 약속이랍니다.
  • SD300: 항복강도가 300MPa인 일반 이형철근을 뜻해요. 'SD'는 'Steel Deformed'의 약자로 이형철근을 의미하고, 뒤의 숫자는 항복강도를 나타내죠.
  • 건설 현장에는 관용적으로 D=SD300 /HD=SD400 /SHD=SD500 /UHD=SD600 로 부르기도 하는데요, 숫자가 높을수록 더 강한 철근이라고 생각하시면 돼요!
  • 400W: 용접이 가능한 철근을 말해요. 'W'는 'Welding'을 의미한답니다.
  • 400S: 특수 내진용 철근을 뜻해요. 'S'는 'Seismic' 즉, 지진에 강하다는 의미예요. 지진이 잦은 지역에서는 이런 특수 철근을 사용해서 건물을 더 튼튼하게 만든답니다.





3. 이형철근의 두께, 호칭명





D35: 지름이 약 35mm인 이형철근을 말해요. 이 'D35'를 호칭명이라고 부르는데요, 이형철근의 돌기를 다 녹여서 민무늬 철근으로 만들었을 때의 지름(공칭직경)을 정수로 나타낸 것이랍니다.





4.  도면과 계산서, 꼼꼼히 확인해야 해요!

a. 구조계산서와 구조 도면, 건축 도면에서 확인해야 할 사항

구조 계산서와 구조 도면의 건물 개요가 서로 일치하는지 확인



b. 구조 계산서와 구조 도면에 있는 구조 일반사항의 내용이 일치하는지도 확인

구조 설계 방법 및 적용 기준: 어떤 방식으로 설계했고, 어떤 기준을 따랐는지.

사용 재료의 종류 및 설계 기준 강도: 어떤 재료를 사용할 것이고, 그 재료들이 얼마나 튼튼해야 하는지.

제반 하중 조건의 분석 적용 내용: 건물에 가해질 여러 가지 힘(하중)들을 어떻게 계산하고 적용했는지.



만약 이 내용들이 불일치한다면, 구조 계산서의 내용이 우선된답니다.

구조 계산서는 건물의 안전성을 최종적으로 검토하고 증명하는 문서이기 때문이에요.
